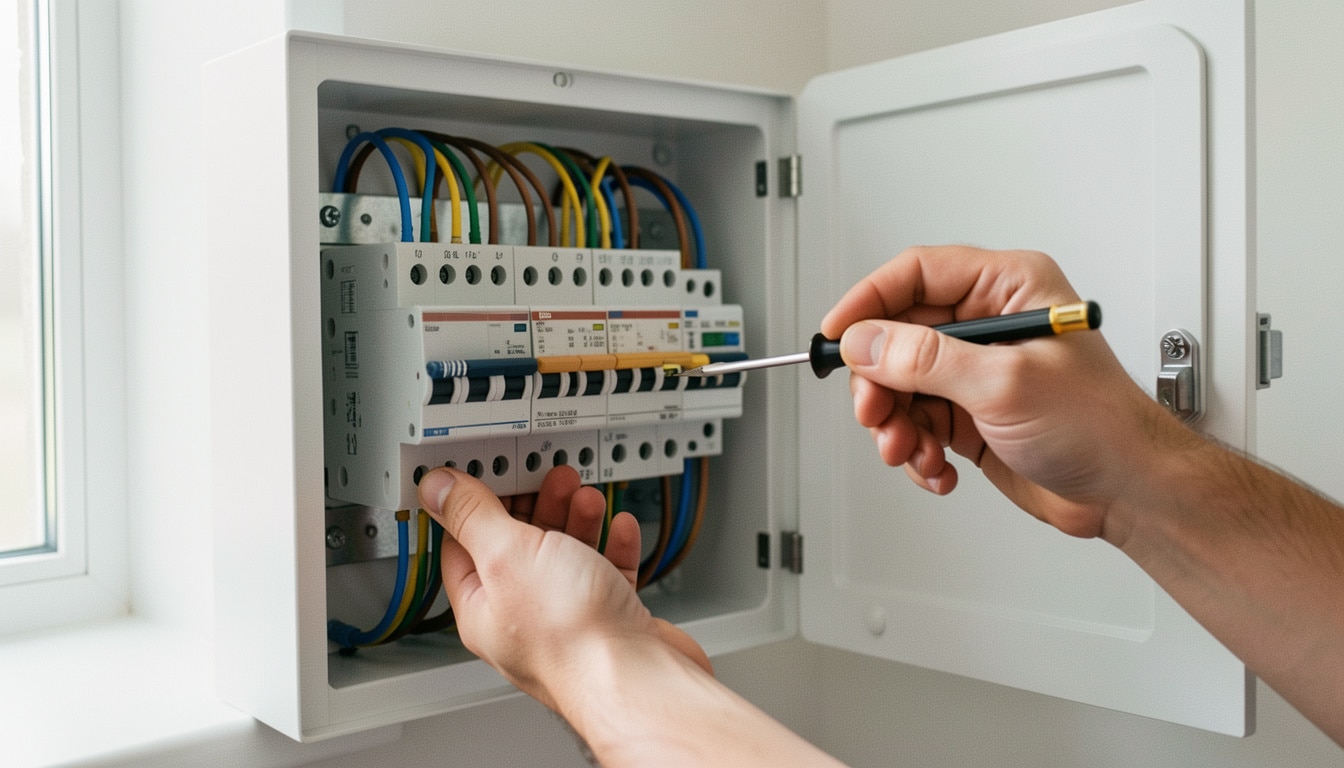

Bornier de tableau électrique : rôle, choix et branchement

Dans un logement, un mauvais repérage des fils suffit parfois à compliquer toute une journée de bricolage. Le tableau électrique bornier est un point de repère qui organise les conducteurs, clarifie les départs et limite les erreurs de raccordement. Il constitue la base d’une installation lisible, sûre et plus simple à maintenir. Comprendre son rôle permet de mieux suivre le chemin du courant, de choisir le bon format et d’installer un ensemble cohérent. C’est aussi essentiel pour ajouter un circuit sans improviser.

Un tableau électrique avec bornier désigne donc un espace où les connexions sont regroupées de façon méthodique. Cette fiche pratique vous aide à comprendre à quoi il sert, comment il fonctionne et comment le sélectionner avec méthode.

Qu’est-ce qu’un bornier dans un tableau ?

Le bornier est un point de connexion qui sert à relier plusieurs conducteurs dans un même tableau. Dans un tableau électrique, il agit comme un support de distribution simple à lire, où chaque borne reçoit un fil précis. Ce système évite de mélanger les départs et rend la maintenance plus facile pour un particulier comme pour un électricien.

Dans une installation domestique, le bornier peut accueillir la terre, le neutre ou une phase selon l’usage prévu. Voici une liste de repères utiles :

• Le bornier reçoit un conducteur et le maintient en place.
• Le bornier organise la distribution des fils dans le tableau.
• Une borne correspond à une connexion identifiable.
• Le bornier facilite le repérage lors d’un contrôle.
• Le bornier aide à relier plusieurs départs sans désordre.

En pratique, le bornier sert de pont entre l’arrivée d’énergie et les circuits de la maison. Pour un débutant, imaginez une rangée de points de contact où chaque câble trouve sa place sans confusion.

Le rôle de connexion et de distribution

Le bornier joue un rôle de connexion et de distribution dans un tableau. Il permet de relier proprement plusieurs fils à partir d’un même point central. Dans un réseau domestique, cette logique évite les raccords improvisés et améliore la lecture des circuits.

Le bornier sert aussi à séparer les fonctions : un départ pour l’éclairage, un autre pour les prises, un autre pour la terre. Cette organisation rend l’installation plus claire et plus durable.

Les bornes les plus courantes dans une installation

Les bornes les plus courantes sont celles du neutre, de la phase et de la terre. Dans un tableau électrique, chaque bornier peut être dédié à une fonction précise afin de simplifier le câblage. Un utilisateur voit alors rapidement où passe chaque conducteur.

On rencontre aussi des bornes adaptées aux circuits monophasés ou aux départs multiples. Le bornier devient alors un point de lecture pratique, surtout quand plusieurs fils doivent rester accessibles.

Le fonctionnement de la répartition des conducteurs

Le bornier répartit les conducteurs en guidant le courant vers plusieurs départs sans perdre la logique du branchement. Dans un tableau, chaque câble arrive sur une borne, puis repart vers un circuit précis. Cette organisation permet de garder une installation cohérente et de limiter les erreurs de branchement.

Un bornier bien posé assure un contact stable grâce au serrage à vis. Le courant circule alors d’une borne à l’autre selon le besoin du réseau. Pour visualiser le principe, imaginez un schéma très simple : l’arrivée principale alimente un bornier central, puis plusieurs départs partent vers les équipements. Voici la logique à retenir :

• Le courant arrive sur une borne d’entrée.
• Le bornier répartit ensuite l’alimentation vers plusieurs sorties.
• Chaque branchement garde sa fonction : phase, neutre ou terre.
• Le serrage à vis stabilise le contact du câble.

Si le bornier est correctement dimensionné, la circulation reste régulière et le branchement conserve sa fiabilité dans le temps.

Le principe du serrage sur les conducteurs

Le principe du serrage sur les conducteurs repose sur une pression mécanique contrôlée. La vis plaque le câble contre la borne pour créer un contact fiable. Dans un bornier, ce serrage doit être ferme sans écraser le conducteur.

Un serrage correct limite les échauffements et sécurise le courant. Si le câble bouge, le contact devient moins stable et le bornier perd en efficacité.

La circulation du courant entre plusieurs départs

La circulation du courant entre plusieurs départs suit une logique simple : une arrivée, puis plusieurs sorties. Le bornier sert alors de point de passage pour distribuer l’énergie vers différents circuits. Cette méthode évite les raccords en cascade difficiles à suivre.

Dans un réseau domestique, cette répartition facilite aussi le diagnostic. Si un départ pose problème, le bornier aide à localiser rapidement la zone concernée.

Bornier ou répartiteur : que faut-il comprendre ?

Le bornier et le répartiteur n’ont pas exactement la même fonction dans un coffret. Le bornier sert d’abord de point de connexion, tandis que le répartiteur organise une distribution plus structurée. Dans un tableau, le choix dépend du nombre de départs et du niveau de répartition recherché.

Voici un tableau comparatif simple pour mieux comprendre :

Dans un coffret résidentiel, un bornier convient souvent pour une zone courte ou un nombre limité de fils. Le répartiteur devient plus intéressant quand la répartition doit rester très structurée, notamment dans un tableau plus chargé.

Le bornier comme point de connexion

Le bornier comme point de connexion reste la solution la plus simple à comprendre. Il reçoit les conducteurs, les maintient et les relie selon la fonction voulue. Dans une installation classique, il sert souvent à regrouper des fils de même nature.

Ce produit reste apprécié pour sa lisibilité et son format compact. Le support est facile à intégrer dans un coffret domestique.

Le répartiteur comme solution de distribution structurée

Le répartiteur comme solution de distribution structurée convient quand il faut organiser plusieurs sorties avec méthode. Il répartit l’alimentation de façon plus nette qu’un simple bornier et facilite le repérage des départs.

Dans un usage général, le répartiteur apporte une lecture plus claire du code de câblage. Il devient utile dès que le tableau demande une répartition plus importante.

Les types de borniers existants

Le bornier existe en plusieurs familles pour s’adapter aux besoins d’une installation. Selon la gamme, il peut être unitaire, modulaire ou destiné à un usage industriel. Certains modèles sont prévus pour le monophasé, d’autres pour des circuits plus complets.

Voici les grandes familles à connaître :

• Bornier unitaire pour une connexion simple.
• Bornier modulaire pour un montage sur module.
• Bornier de terre pour les conducteurs de protection.
• Bornier d’alimentation pour l’entrée principale.
• Bornier industriel pour des usages plus exigeants.
• Bornier sur rail DIN pour une pose standardisée.

Dans une gamme moderne, on trouve aussi des modèles gris, des références de marque comme Schneider, ou des systèmes à clipse et push. Pour choisir plus facilement, retenez le vocabulaire : unitaire pour la simplicité, modulaire pour le tableau, industriel pour la robustesse.

Les modèles unipolaires, bipolaires et tétrapolaires

Les modèles unipolaires, bipolaires et tétrapolaires répondent à des besoins différents. Un bornier unipolaire gère une seule voie, tandis qu’un modèle bipolaire ou tétrapolaire permet davantage de connexions dans le même module.

Dans un tableau monophasé, le bornier unitaire reste souvent suffisant. Dès que les départs augmentent, une version plus large devient plus confortable.

Les borniers de terre et d’alimentation

Les borniers de terre et d’alimentation occupent une place centrale dans l’organisation du coffret. Le premier regroupe les conducteurs de protection, le second reçoit l’arrivée principale du courant. Leur rôle est différent, mais tous deux sécurisent le câblage.

Un bornier de terre se repère facilement par sa fonction dédiée à la protection. Un bornier d’alimentation, lui, sert de point d’entrée vers les autres circuits.

Pourquoi le rail DIN change-t-il tout ?

Le rail DIN change la façon de disposer un bornier dans un coffret moderne. Grâce à ce standard, les modules s’alignent proprement et l’installation gagne en clarté. Le support métallique permet de fixer plusieurs éléments sans multiplier les accessoires.

Le montage sur rail apporte plusieurs avantages concrets :

• La fixation est rapide et régulière.
• Le bornier prend moins de place dans le coffret.
• La maintenance devient plus simple à réaliser.
• Les modules restent compatibles avec un tableau modulaire.

Dans une installation bien pensée, le rail DIN permet aussi d’étager les éléments sans gêner le passage des fils. Le produit s’intègre alors dans un système cohérent, facile à lire et à faire évoluer.

La fixation sur rail DIN

La fixation sur rail DIN repose sur un clip qui accroche le bornier au support. Le geste est simple et assure une tenue stable dans le temps. Cette méthode évite les montages approximatifs et garde le coffret bien ordonné.

Dans un tableau modulaire, cette fixation facilite aussi le remplacement d’un module sans démonter l’ensemble.

La modularité dans un tableau moderne

La modularité dans un tableau moderne permet d’ajouter ou de déplacer un bornier selon les besoins. Chaque module garde sa place et l’installation reste évolutive. Cette logique convient bien aux logements où les circuits peuvent changer.

Le rail rend l’ensemble plus lisible et plus simple à faire évoluer sans perdre la structure du coffret.

Le choix du bon modèle pour son installation

Le choix du bon bornier dépend surtout du nombre de circuits, de la section des fils et de la fonction recherchée. Dans un tableau, il faut choisir un modèle adapté au courant, au câble et à la terre ou au neutre selon le besoin. Une norme claire aide à éviter les erreurs de sélection.

Voici cinq critères simples à vérifier avant achat :

• Le nombre de départs à raccorder.
• La section des conducteurs à recevoir.
• La fonction du bornier : phase, neutre ou terre.
• La compatibilité avec le tableau ou le rail.
• La place disponible dans le coffret.

Si vous bricolez vous-même, choisissez un bornier lisible et assez large pour garder un peu de marge. Le bon code de repérage et le bon format évitent souvent une seconde intervention inutile.

Les critères techniques à vérifier avant achat

Les critères techniques à vérifier avant achat concernent la section admissible, le type de fixation et le nombre de connexions. Un bornier bien choisi doit accepter les fils sans forcer et rester compatible avec l’installation prévue.

La liste des besoins doit rester simple : usage domestique, courant prévu, place dans le tableau et type de conducteur.

Les erreurs courantes à éviter au moment du choix

Les erreurs courantes à éviter au moment du choix viennent souvent d’un modèle trop petit ou mal adapté à la fonction. Un bornier sous-dimensionné complique le branchement et peut nuire à la lisibilité du tableau.

Évitez aussi de mélanger des usages différents sur une même borne si la répartition doit rester claire. Le bon choix se fait toujours avec un peu d’anticipation.

Comment réussir le branchement sans erreur ?

Le branchement d’un bornier demande de l’ordre, un serrage correct et une vérification finale. Dans un système électrique, chaque câble doit être préparé avant d’être relié à la borne. La sécurité dépend autant de la méthode que du matériel.

Voici cinq étapes simples pour travailler proprement :

• Coupez l’alimentation avant toute intervention.
• Dénudez les conducteurs sur la bonne longueur.
• Placez chaque câble dans la borne prévue.
• Serrez la vis sans forcer excessivement.
• Contrôlez visuellement chaque branchement avant remise sous tension.

Un bornier bien branché garde les fils alignés, avec le bleu pour le neutre, la phase bien identifiée et la terre clairement repérée. Ce contrôle visuel de jour comme de nuit évite bien des doutes au moment de remettre le courant.

Préparer les conducteurs et l’organisation du coffret

Préparer les conducteurs et l’organisation du coffret permet de gagner du temps et de limiter les erreurs. Un bornier doit recevoir des fils propres, bien dénudés et rangés selon leur fonction. La préparation facilite aussi le passage entre les modules.

Un support clair aide à garder le coffret lisible, surtout quand plusieurs départs arrivent au même endroit.

Vérifier le serrage et la continuité des connexions

Vérifier le serrage et la continuité des connexions reste indispensable après le branchement. Un bornier mal serré peut créer un faux contact, alors qu’un serrage correct stabilise la liaison. La continuité doit être cohérente sur tout le circuit.

Un contrôle simple suffit souvent à repérer une borne oubliée ou un fil mal positionné.

Les bonnes pratiques pour sécuriser l’installation

Le bornier participe directement à la sécurité d’une installation quand il est bien choisi et bien entretenu. La terre doit rester continue, les connexions doivent rester fermes et le tableau doit conserver une organisation claire. Un montage propre réduit les risques de mauvais contact.

Voici cinq bonnes pratiques à garder en tête :

• Contrôler régulièrement le serrage des vis.
• Vérifier la continuité de terre.
• Éviter de surcharger une seule borne.
• Conserver un repérage lisible des fils.
• Nettoyer légèrement le coffret lors d’un entretien périodique.

Avec le temps, un bornier bien entretenu garde une connexion fiable et protège mieux le réseau domestique. Si un point chauffe ou si un fil bouge, il faut intervenir rapidement avant que le courant ne produise un défaut plus large.

Les contrôles à faire après installation

Les contrôles à faire après installation portent sur le serrage, la continuité et la bonne place de chaque bornier. Un passage visuel suffit souvent à repérer un fil mal engagé ou un module mal fixé sur son support.

Un test simple de cohérence permet de valider la sécurité électrique avant remise en service.

Les signes d’un mauvais contact à surveiller

Les signes d’un mauvais contact à surveiller sont l’échauffement, une odeur inhabituelle ou un fil qui semble bouger. Un bornier qui marque des traces grises ou sombres mérite une vérification rapide.

Dans un réseau domestique, ces signaux doivent pousser à couper l’alimentation et à contrôler la connexion sans attendre.

FAQ – Questions fréquentes sur le bornier en tableau

À quoi sert un bornier dans un tableau électrique ?

Un bornier sert à relier et organiser plusieurs conducteurs dans un tableau. Il facilite la répartition du courant et rend le coffret plus lisible.

Quelle différence entre un bornier et un répartiteur ?

Le bornier est surtout un point de connexion, tandis que le répartiteur structure mieux la distribution. Le choix dépend du nombre de départs et du niveau d’organisation recherché.

Faut-il toujours monter un bornier sur rail DIN ?

Non, mais le rail DIN reste le support le plus pratique dans une installation modulaire. Il simplifie la fixation et l’évolution du tableau.

Comment reconnaître un bornier de terre ?

Un bornier de terre est dédié aux conducteurs de protection et se repère souvent par son usage spécifique. Il doit garantir une continuité fiable vers la terre.

Quand faut-il ajouter un bornier supplémentaire ?

Il faut ajouter un bornier supplémentaire quand le nombre de fils augmente ou quand le tableau devient trop chargé. Cela améliore la lisibilité et évite les branchements serrés.

Quel contrôle faire avant de remettre le courant ?

Avant de remettre le courant, vérifiez le serrage, la place de chaque fil et la continuité des connexions. Un dernier contrôle visuel sur le bornier limite les erreurs de remise en service.
